性能指标依据JT/T 535-2020标准，固含量≥65%，断裂伸长率≥1000%，拉伸强度≥1.2MPa。低温柔性-20℃无裂纹，耐热性160℃无流淌。与水泥基面的粘结强度≥0.8MPa，不透水性0.3MPa、60min不透水。凝胶...

产品介绍道桥用水乳型改性沥青防水涂料以石油沥青为连续相，掺入丁苯橡胶乳液及增粘树脂，经高速剪切乳化工艺制成单组分水性液体。涂膜干燥后形成高弹性、高附着力的防水层，与水泥混凝土桥面粘结牢...

性能指标依据JT/T 535-2020标准，本品固体含量≥50%，拉伸强度≥0.8MPa，断裂伸长率≥600%。低温柔性-20℃无裂纹，耐热性140℃无流淌。与水泥基面的粘结强度（常温）≥0.5MPa，不透水性0.3MPa、30min...

温馨提示。施工前基面必须干燥、无浮尘，含水率低于6%，油污区域需用专用清洗剂预处理。采用低压喷雾或刷涂，每平方米用量200-250克，使基面均匀饱和，以表面湿润无反光为准。喷涂后24小时内不得淋水...

产品介绍化学阻根SBS改性沥青防水卷材以长丝聚酯胎为增强层，两面浸涂添加进口化学阻根剂的SBS改性沥青，表面覆以细砂。阻根剂均匀分布，能与植物根系分泌的酸性物质发生反应，使其转向生长，从而有...

产品介绍高粘附水乳型改性沥青桥面防水涂料以优质阴离子乳化沥青为连续相，掺入丁苯橡胶及特种增粘树脂，经高速剪切制成水性单组分材料。与水乳型改性沥青防水涂料相比，本产品粘结强度提升至0.8MPa...

采用长纤聚酯胎为胎基，两面覆盖SBS改性沥青胶料，上表面覆以细砂或聚乙烯膜。这种卷材的拉伸强度高达900牛/50毫米以上，延伸率可达40%。低温柔性满足-25℃要求，尤其适合北方严寒地区。热熔施工时火...

施工工艺基面须抛丸或打磨至露出新鲜骨料，清除浮灰与油污。A、B组分按说明书比例混合，电动搅拌2分钟。采用带搅拌器的无气喷涂机喷涂，喷嘴距基面40～50cm，分1～2遍涂布，每遍间隔至表干（约1～2小...

产品介绍该涂料以石油沥青为基料，掺入丁苯橡胶及增粘树脂，经高速剪切乳化制成水性单组分材料。涂膜干燥后形成高弹性防水层，与水泥混凝土基面的剥离强度≥0.7MPa。水性配方无刺激性气味，可在隧道...

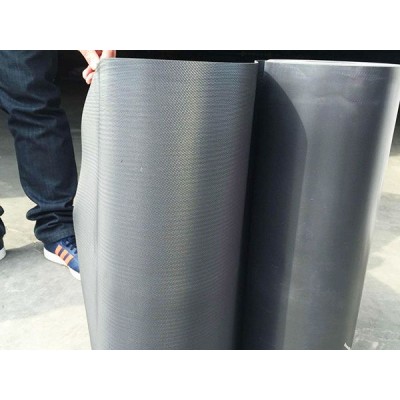

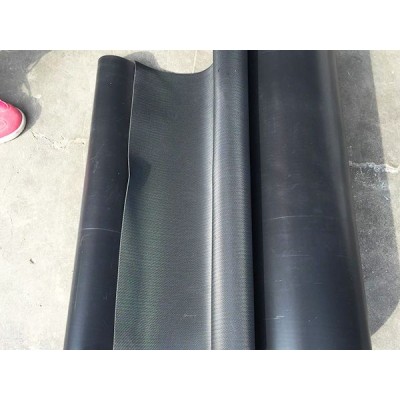

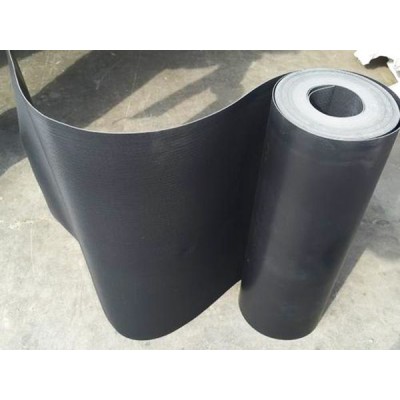

性能指标拉伸强度≥20MPa，断裂伸长率≥600%，钉杆撕裂强度≥450N。低温柔性-30℃无裂纹，耐热度130℃无流淌，不透水性0.5MPa×120min合格。与后浇混凝土剥离强度（浸水后）≥1.8N/mm。蠕变性能优异...

产品简介 丙烯酸盐喷膜防水涂料是一种双组分水性材料，A、B组分通过专用喷枪混合后瞬间形成弹性凝胶膜。与喷涂速凝橡胶沥青防水涂料相比，其凝胶时间可控制在3～15秒，对潮湿基面适应性更强，特别适...

应用场景 该防水剂适用于地下室底板、隧道衬砌、水池内壁及桥梁墩柱等需提高抗渗等级的混凝土结构。在旧混凝土修补中，可先清除碳化层再涂刷本产品，与混凝土保护剂协同形成内外防护。对于预制构件接...

产品介绍 厨卫专用JS聚合物水泥防水涂料以丙烯酸乳液与特种水泥、石英砂及助剂复配而成，双组分包装。与普通JS聚合物水泥防水涂料相比，本产品添加了防霉抗菌成分，适合潮湿环境的卫生间和厨房。性能...

这种防水剂以纳米硅酸盐为活性组分，可渗入混凝土5mm以上。它与游离钙反应生成不溶性晶体，彻底封闭毛细孔通道。与普通水性渗透型无机防水剂相比，其结晶速度提升约30%。施工前必须清除基层油污和浮...

产品特点 耐酸型硅烷浸渍剂以小分子异丁基三乙氧基硅烷为主体，添加耐酸助剂，喷涂后渗入混凝土表面3～4mm，形成牢固的疏水层。与硅烷浸渍剂相比，本产品在5%硫酸溶液中浸泡72h后接触角仍≥110°；与...

常见误区将该涂料与JS聚合物水泥防水涂料等同看待是一种偏差，前者的弹性恢复率和粘结强度侧重沥青基柔性缓冲，后者为水泥基刚性成膜，在沥青基卷材复合体系中差异显著。另一个误解是认为表干快就是...
